DIMEモバイルスピーカーをフリスクケースに換装

DIME付録のモバイルケースをフリスクケースに入れてみた。作業に必要なものは、
・精密ドライバー
・カッター
・キリ
・セロテープ
・フリスクケース
・DIMEスピーカー
・ちょっとの根気と時間30分

以下、詳細手順。けっこう簡単なので、誰でもできます。

こんなときのために取っておいたフリスクケースに入れ替えようと、まずは精密ドライバで四ヶ所のネジを外しケースを開け、スピーカーの大きさをチェック。まさに計ったようにジャストサイズ。もとのケースには接着剤でくっついているので、小さいマイナスドライバで接着点をブスブスとやれば簡単に外れます。配線は切らないように注意。

スピーカーが外れたら、フリスクケースにどう配置するか考える。穴をあけて音が通るようにしないといけないだろうから、ジャックを左上のスペースに配置しケース裏面から音を出すことに決定。とりあえず仮配置してみると、スピーカーは上下3mmぐらい空くだけのジャストサイズ。もし大きければケースを削ろうと思っていただけにラッキー。

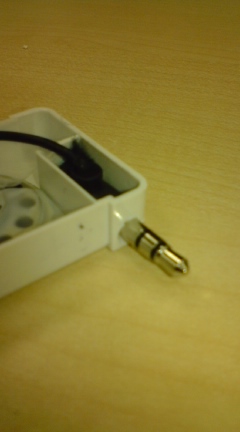

問題はジャック部分。端子部分を外に出すためケースに穴を開けるのと、フリスクの小窓部分にジャックを収めるために、小細工が必要。


・端子がちょうど入るほどの穴をキリで空ける。ケースの外側柄からちょうど良いサイズを慎重にあける。小さい穴からジョジョに大きくしていくと良い。
・ケーブルが収まる程度に小窓の内壁を少し削る。こちらは深くても問題なし。
・ジャックに対して、小窓の方が長さがあるので、適当なものをつめてスペースをつめて固定。私は黒麺棒の先を切って、つめました。

ジャックの処理ができたら、とりあえずケースが閉まるようになったので、iPod をつないで鳴らしてみたが、さすがに音がほとんど聞こえない。やはりDIMEスピーカーのように裏面に穴をあける必要あり。キリで穴たくさんあけるのがめんどうだったので、四角を2つあけた。

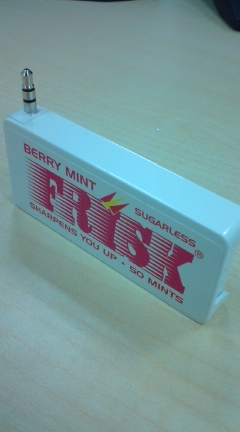

最後に、スピーカーをケースにセロテープで固定して完成。元の大きさと比べると、だいぶと小さくなりました。


平らなところだと、iPod nano はケースに乗せて自立します。version2 を作るなら、ジャックを収納式にしたり、裏面の穴をもうちょっとスマートにしたいかな。秋葉原にはmp3プレーヤーキットが5000円以下で売っているそうなので、それもフリスクケースに入れて、二個ドッキングさせるのも悪くないな。


■関連記事
[N]「DIME」付録のオリジナルモバイルスピーカーをゲット!
[て] 今度のDIMEはモバイルスピーカー付き
【物】 スピーカー付きDIME
DIMEのスピーカー ヒビ是雑感
DIMEの付録でスピーカー 通勤プロフェッショナル
DIME付録のスピーカー なるしす日記
Dream Seed: DIMEのモバイルスピーカ
Eiji Weblog(TP): 今週のDIMEには、スピーカが付いてる
PDA×TPO@物欲狂抑鬱症 DIME モバイルスピーカー ファーストインプレッション
too high: DIMEのモバイルスピーカー
trickyken Blog | DIMEオリジナルモバイルスピーカー
What's New: DIME付録のスピーカー
こどものもうそうblog | 「DIME」のオマケが、スピーカー!
ブツヨクタイムズ the BYT | DIME付録の小型スピーカー
「モバイルつれづれ日記」 | 【 [NW-A910]DIMEのおまけスピーカーがワンセグウォークマンのスタンドにも 】モバつれ
■雑誌「DIME (ダイム) 」付録のオリジナルモバイルスピーカー - あほげ日記
雑誌「DIME」付録のiPod用スピーカー - ジャンクフードマニア別館
雑誌DIMEの付録スピーカー - 3blog
Sai10 Sight: DIMEのスピーカ
Stationery Fun:DIME オリジナル・モバイルスピーカー
| ネットねた | comments(11) | trackbacks(0) | GoogleReaderで購読 | このエントリーを含むはてなブックマーク


スポンサーサイト
| - | - | - | GoogleReaderで購読 | このエントリーを含むはてなブックマーク


コメント
おおっ!これは面白いですね!
ちょっとの根気をだして作りたくなりました。
| わだ | 2008/03/08 12:24 AM |
ありがとうございます。ぜひやってみてください! カッターで手を切らないようお気をつけて。
| ぐう | 2008/03/08 12:41 AM |
うわ〜〜〜、すご。
フリスクをスピーカーにしちゃおって考えるところがすごい。

トラバどうも!
| のんぱぱ | 2008/03/08 9:45 PM |
のんぱぱさんコメントありがとうございます!
| ぐう | 2008/03/09 7:33 AM |
トラバありがとうございます。
すごい!かっこいい!
私もやってみたいけど、まずはちゃんと音が鳴るようにするところから解決しないと(不良品のロットに当たってしまったのかなぁ…)。
| reggiane2002 | 2008/03/09 11:23 PM |
おお、音が出ないんですか。
きっと配線が怪しいので、精密ドライバであけて確認してみてください。
| ぐう | 2008/03/10 12:09 AM |
トラックバックありがとうございます。
これはいいですねえ。とってもコンパクトなのに驚きました。
フリスクケースというのがまたおしゃれじゃないですか。
おまけのスピーカーですし、チャレンジしてみる価値はありますね。
| アルマーニ | 2008/03/12 11:36 PM |
アルマーニさんコメントありがとうございます。
そうですね。ピッタリサイズでかなり小さくなります。
ぜひ試してみてください。
| ぐう | 2008/03/13 1:55 AM |
私もやってみました。
でも、音量不足が気になるので、調子に乗ってアンプも入れちゃいました。
詳細はニコニコ動画にUPしてあります。↓

http://www.nicovideo.jp/watch/sm2668640
| フリ | 2008/03/17 8:10 PM |
おおっ、見ました。すごいですね。
やっぱアンプなしよりありの方が音が大きくなったり、音質がよいんですか?
| ぐう | 2008/03/17 9:23 PM |
音質は変わりません。
もともと大したスピーカーじゃないし。
音量はアンプの能力によります。
あのフリスクアンプでもかなり大きくできますよ。

あと、ロゴが見えるように、私はスピーカーをフタ側に付けたんですが、穴のおかげで結局台無しでしたね。
| フリ | 2008/03/17 9:53 PM |
